SNÍMAČE PRO AKUSTICKÉ
HUDEBNÍ NÁSTROJE
  Pavel CEJPEK - AKUSTICKÉ SNÍMACE


OBSAH :

Názvosloví - aneb "použité výrazy" - IMPEDANCE - Standardní zapojení aparatury - Varianta pro menší kapely -

Zpět na HLAVNÍ STRÁNKU

Názvosloví :

NEXT - řada snímačů s charakteristikou snímání vyladěnou pro konkrétní typ nástroje
SINGLE - jeden snímací prvek
DUAL - dva snímací prvky stejné velikosti
COMBI - dva snímací prvky různé velikosti
MINI - malý snímací prvek
LONG - dlouhý kabel ( 3 metry )
SHORT - krátký kabel ( 30 nebo 40 centimetrů )
BRIDGE - kobylkový snímač ( buď vložený do kobylky nástroje nebo pod ní )
MS-1 "MUTE SWITCH" - přezesilovač pro snímač s vypínáním signálu (MUTE)
PVP-1 - "Preamp Volume pedal" - volume pedal s předzesilovačem pro snímač
Multiefekt - zařízení sdružující předzesilovač s různými zvukovými efektory (např.: delay, hall, chorus, atd.).
Mnoho výrobců již dnes vyrábí tyto "krabičky" s výbavou přímo pro akustické nástroje.
SINGLE -
NAHORU

IMPEDANCE :

  • Piezokeramika, jakožto zdroj, který nevyrobí velký proud - pouze napětí (odborně vysokoimpedanční), musíme přpojovat na vstupy k tomu určené. Tedy také vysokoimpedanční. Nebo-li naopak, nepotřebují velký proud k tomu, aby poskytli na svém výstupu dobrý signál pro další zpracování.
    • Možná trochu krkolomně, ale důležité.
    Technicky je tedy potřeba na vstupu alespoň 500 kOhmů. Takže z toho vyplívá, že pokud použijeme kombo nebo DI-BOX nebo multiefekt nebo předzesilovač určený pro tento účel, splníme potřebný požadavek. Výrobci takovýchto zařízení s tím počítají a svoje výrobky ohledně konstrukce tomu přizpůsobují. Samozřejmě jsou vyjímky, ale to už je třeba řešit při nákupu vhodným výběrem.
    NAHORU

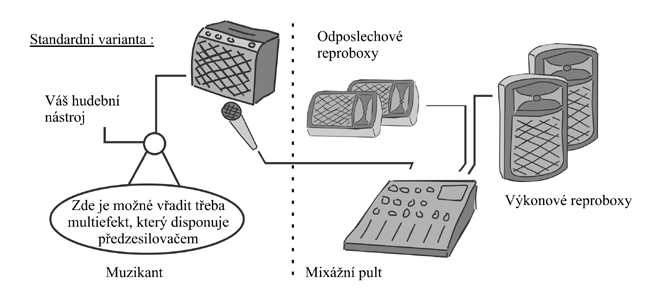

    Standardní zapojení aparatury :
  • Doporučené způsoby zapojení berte jako inspiraci pro Vaši konkrétní situaci. Jako dlouholetý zvukař
    to řeším tímhle způsobem k naprosté spokojenosti kapel, se kterými jsem měl tu čest spolupracovat.


    • Takhle vypadá standardní zapojení v případě, že má muzikant ke svému nástroji kombo. Tím si zajistí správné připojení snímače. (impedance)
    mala kapela zapojení aparatury
    NAHORU

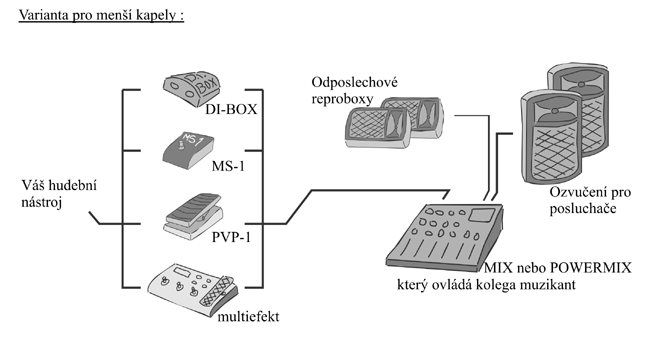

    Varianta pro menší kapely :


    V tomto případě, kdy není použito kombo, je potřeba mezi snímač a vstup mixážního pultu použít buď DI-BOX, nebo předzesilovač, nebo multiefekt, který je vybaven nástrojovým (vysokoimpedančním) vstupem. Optimální je použít zařízení připravené přímo pro akustické nástroje.
    mala kapela zapojení aparatury
    DI-BOX - takzvaný "dýájbox" (nebo také "direktbox")- zařízení pro připojení snímače s výstupem signálu přímo zvukařovi
    MS-1 "MUTE SWITCH" - přezesilovač pro snímač s vypínáním signálu (MUTE)
    PVP-1 - "Preamp Volume pedal" - volume pedal s předzesilovačem pro snímač
    Multiefekt - zařízení sdružující předzesilovač s různými zvukovými efektory (např.: delay, hall, chorus, atd.).
    Mnoho výrobců již dnes vyrábí tyto "krabičky" s výbavou přímo pro akustické nástroje.
